Vlampijp ketels

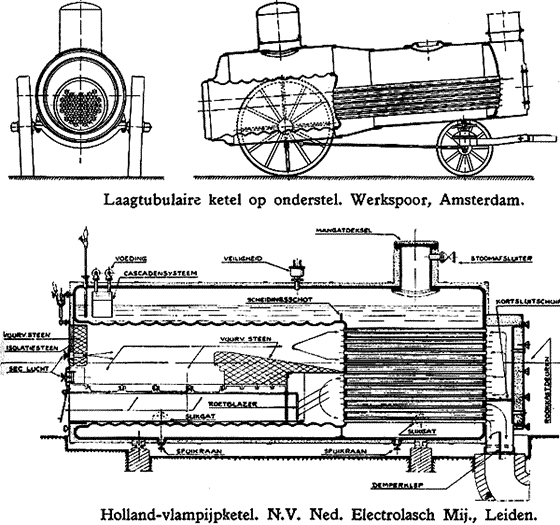

Vlampijpketels, waarbij de verbrandingsgassen door vlampijpen stromen.

Hier onder verstaat men ketels met een groot aantal vuur of rookbuizen, vlampijpen genoemd.

Het doel van deze ketels is een groot V.O. ( onder verwarmd oppervlak afgekort met V.O.) in een kleine ruimte onder te brengen; men kan op ca. 3 tot 5 vierkante meter V.O. grondvlak rekenen, daar men tamelijk veel pijpen (ca. 64 tot 96 mm diameter) bij een betrekkelijk kleinen keteldiameter kan aanbrengen.

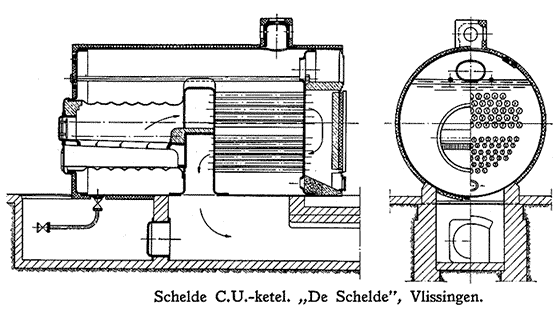

Heel vaak is er een combinatie van vuurgang en vlampijpen ketel, er zijn ook wel vuurgang vlampijpen en waterpijp ketels combinaties.

Ketels en Appendage
.Overzicht
.Soorten Ketels
.Het Stoken
.Vuurgang Ketel
.Vlampijp Ketels
.Waterpijp Ketels
.Scheep Ketels
.Locomobiel Ketels
.Oververhitter
.Stoomdrogers
.Voor verwarmer
.Voedingklep
.Leidingen, Afsluiters
.Ketel Appendages

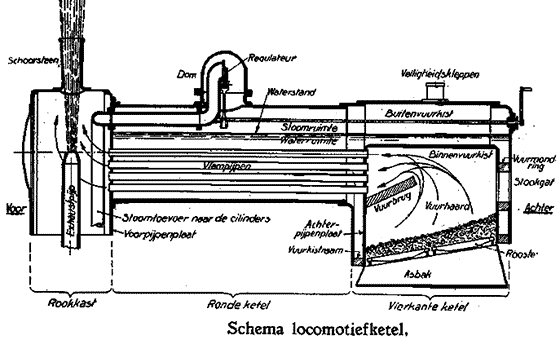

locomotief ketel


  naar boven


  naar boven

naar boven











Bron platen en beschrijving zijn uit verschillende boeken: het stoombedrijf door nanno A.Imelman. Het Scheep stoomwerktuig, door A.D.F.W.Lichtenbelt. Zuigerstoomwerktuigen door J.P.P. Morré W.Morée. De Gids voor Machinisten N.C.H Verdam, E,F Scholl.
